案例 | aiwia艾华音频系统助力成都市公安局图控中心

成都市公安局的图控中心原音频采用单链路的处理系统，结构简单、链路单一，不具备音频处理器故障后的应急方案；核心音频处理器的单电源属性无法在电源节点规避故障风险，存在使用隐患；多台小通道处理器单音频网络级联，系统稳定性太过依赖音频传输网络，不具备合理风险应对机制等。

公安部发布《GA/T 1793-2021公安图像控制中心技术规范》文件，其中明确提出：

1、音频系统中矩阵、调音台或音频处理器等关键设备线路、供电等应冗余备份。

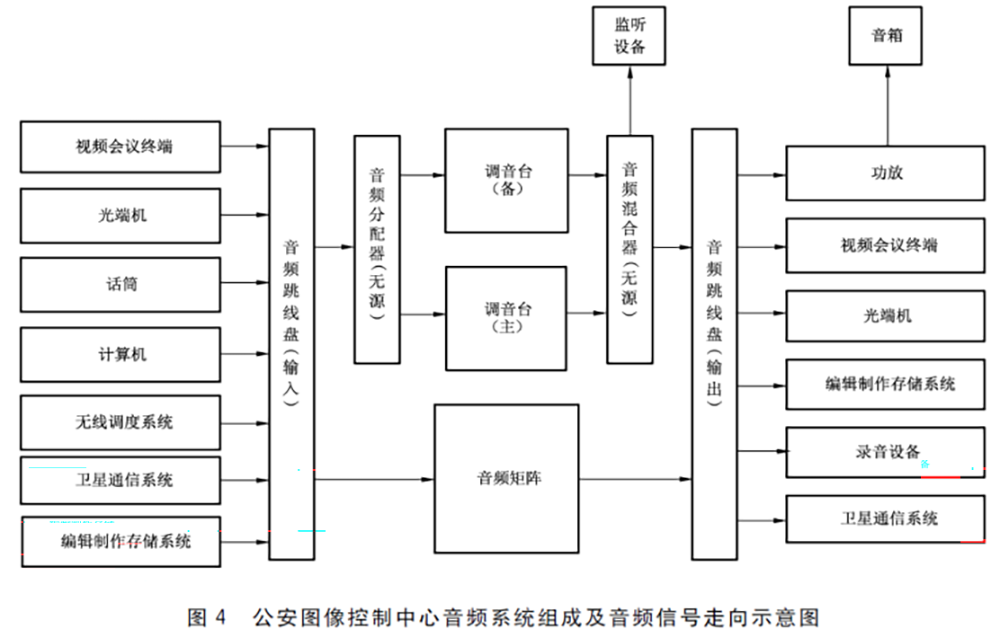

2、音频系统主要设备宜热备份，配备备份调音台、无源音频分配器、无源音频混合器，结构如下图所示：

3、对音频系统的主要设备进行集中控制，集中控制终端宜配备２个，确保可同时进行视频和音频控制操作。

在认真分析、研究公安部发布的技术规范文件，并结合项目实际功能需求和特殊性，aiwia艾华技术团队明确以下设计方案：

冗余备份、安全可靠

音频服务器必须支持双电源冗余备份，支持一组AC交流电源和一组DC直流电源，任何一组电源均可独立实现设备长期、稳定运行；同时双电源可实现实时备份，安全可靠。

双主机热备机制

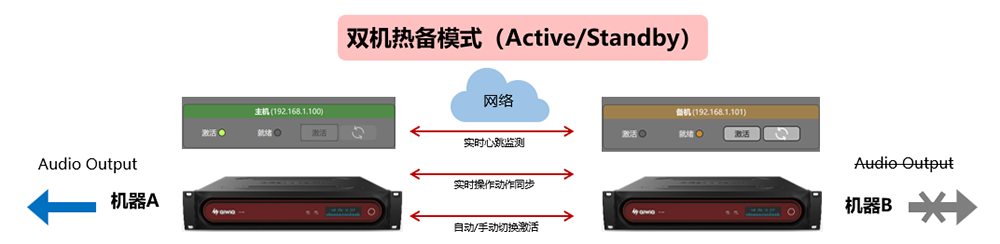

出于对成都市局图控中心音频系统的安全性考虑，配置主备两套音频处理系统，其特有的双主机热备机制，通过网络和串口的互通心跳数据，在无其他第三方判定设备的情况下，依靠自身实现双机操作数据的实时同步，并且当主机故障后，系统自动秒级切换至备机，确保音频系统的稳定、安全，如下图所示：

多通道双Dante网络传输

成都市局图控中心音频系统涵盖话筒、音频、终端等庞大通道数的音频信号，一台处理器物理接口不能满足通道需求，因此选择具备双Dante传输网口的音频服务器，双网口可设置为交换或热备模式，满足如手拉手菊花链Dante组网结构或主备交换机热备结构，保证核心数据交换机或网络线缆故障导致音频系统传输故障，确保网络音频传输万无一失，如下图所示：

灵活的控制方式

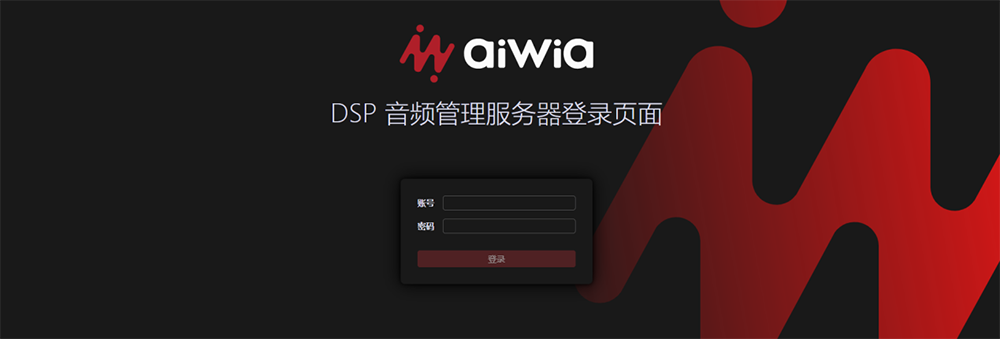

在控制端，aiwia艾华图形化音频控制平台可布署在两台不同的操作电脑上，同时布署一套Web端控制平台，应急情况下可在控制网络中任意一台电脑Web接入系统，实现灵活控制；分级分权的管理机制，确保在Web端操作数据的安全性和私密性。

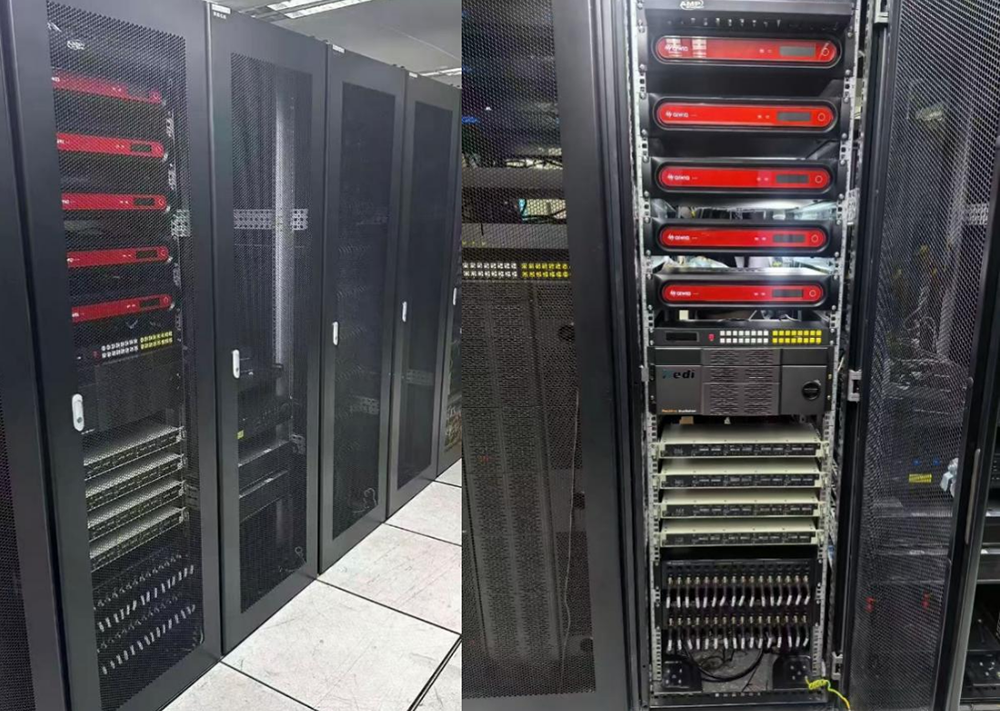

部署成效与价值

aiwia艾华团队设计的音频系统，在设备端，支持双电源冗余备份；在传输端，支持双Dante网络传输备份；在运行端，支持音频服务器的双机热备；在控制端，支持多样控制方式。

从设备到系统，从点到面，不断提升音频系统安全性和实用性，完全满足公安部对于图控中心建设的技术规范要求，保证成都市局安保通讯畅通无虞。

涉及产品

aiwia:Axe-8000I 数字音频服务器
